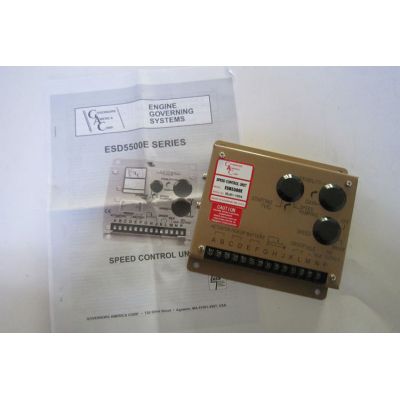

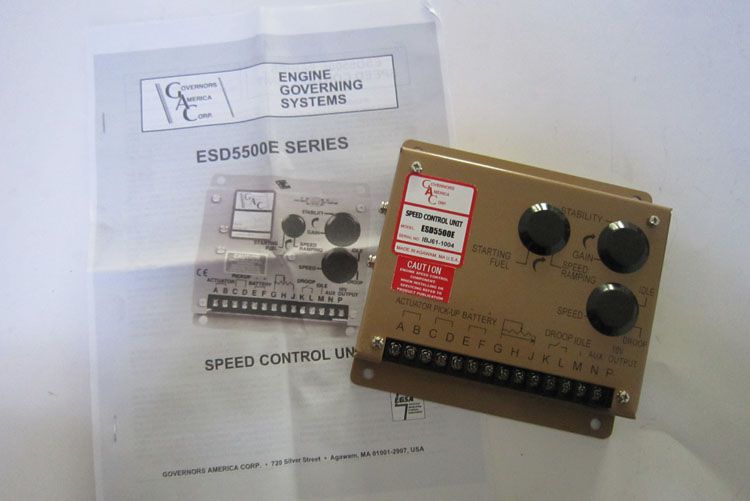

柴油发电机组电子调速板

柴油发电机组电子调速板

  • 本店售价:面议 同等品质优于市场价
  • 商品货号:ECS000486
  • 商品库存: 36
  • 商品品牌:江苏中动
  • 商品重量:0克
  • 上架时间:2013-06-28
  • 商品点击数:825
  • 注册用户:¥1500元 收藏 | 推荐
  • 购买此商品可使用:1500 积分
  • 购买数量: 商品总价:

商品描述


GAC系列调速板可与电子执行器、速度传感器配套使用。本产品具有电池反极性、丢失速度感应信号和电池失压等保护功能。


1 转速控制器

1.1 基本电气特性

R 电源电压:  DC24V(范围18V~32V)或 DC12V(范围9V~16V)

R 电源消耗: < 0.1A(不包括执行器)

R 转速波动率:≤ ±0.25%

R 稳态调速率:0~5 % 可调

R 环境温度: -40℃~ +70℃

R 环境湿度: < 95%


1.2 C2002转速控制器外形及安装尺寸

转速控制器安装在控制箱或固定在发动机其它外围设备上,安装时应尽量选择空气干

燥,温度适宜的地方安装,如果应用在水和湿气比重较大的地方应将控制器垂直安装。


安装尺寸图如图所示。


控制器接线请参照图2.2转速控制器接线图。
图2.2 C2002 转速控制器接线图


1.3 转速控制器 Speed Control Unit C2002转速控制器接线图

控制器接线请参照图2.2转速控制器接线图。


1、2端子接执行器;

3、4端子接转速传感器,转速传感器必须用屏蔽线缆,线缆的屏蔽部分应接到端子4上,但不可与其它部分相连接,否则干扰信号可能进入转速控制器;

5、6端子接直流24V(特殊订货12V)电源,可利用发动机的控制电瓶、起动电瓶或采用其它稳压及非稳压电源供电,但要保证系统的峰值功耗和电压波动范围的要求。当采用起动电瓶供电时,必须设置充电装置以保证电瓶电量充足。在发动机起动时,电瓶短时间的输出电压跌落不会影响调速器正常工作。转速控制器正电源端(6脚)通过电源开关(或停机开关)、必要时可加保险丝串连直接接至24V电瓶正极,即直接从电瓶正极取电。转速控制器负电源端(5脚)必须从电瓶负极直接引线。如果电源负极需接地,则电源负极在电瓶负极端接大地,不能从控制器负极(5脚)端接大地。电源线长如果小于十米,选用电源线应大于等于0.75平方毫米;如果大于十米,电源线还需相应加粗。正确的电源接线参见图2.3,不正确的电源接线参见图2.4。




图2.2 C2002 转速控制器接线图
