一、发电机的类型和功能特点

发电机是指通过机器的动力发电的设备。 在这个转换过程中，机械能源来自风能、水能、热能、太阳能等其他形式的能源。 根据发电的类型，发电机主要分为直流发电机和交流发电机两种。

1 .直流发电机的功能特性

DC发生器是通过外部的机械力产生DC力的发生器。

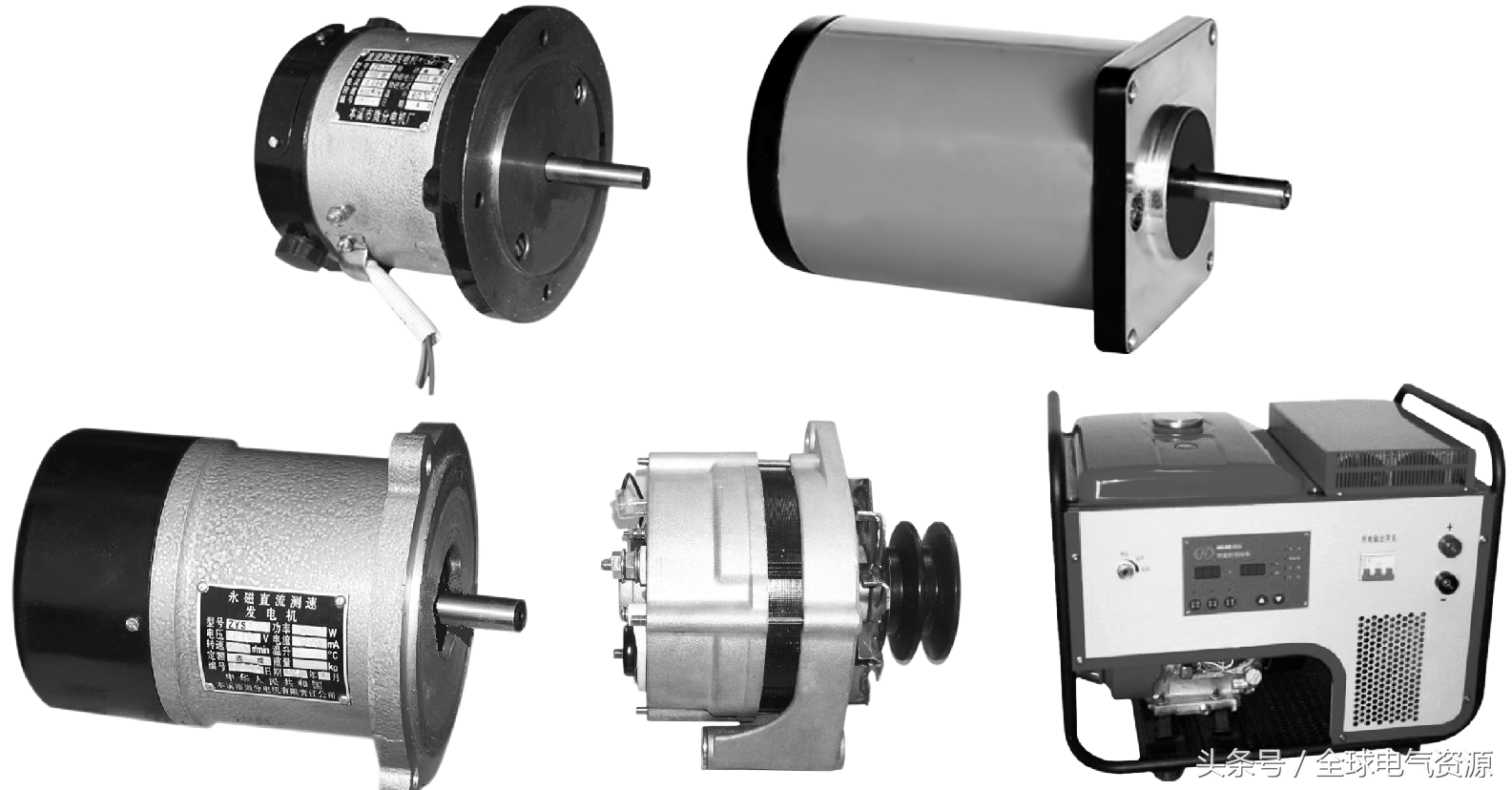

显示其物理外观如图1。

图1

直流发电机的物理外形直流发电机具有易于使用、运行可靠的特点，可以直接向需要直流供电的各种电器供电。 但是，直流发电机有整流子，容易产生火花，发电效率低。 一般而言，直流发电机作为直流电机的直流电源，可用于交流发电机的电解、电镀、充电和励磁。

2 .交流发电机的功能特性交流发电机是指通过外部机械力产生交流电力的发电机，分为同步交流发电机和异步交流发电机。

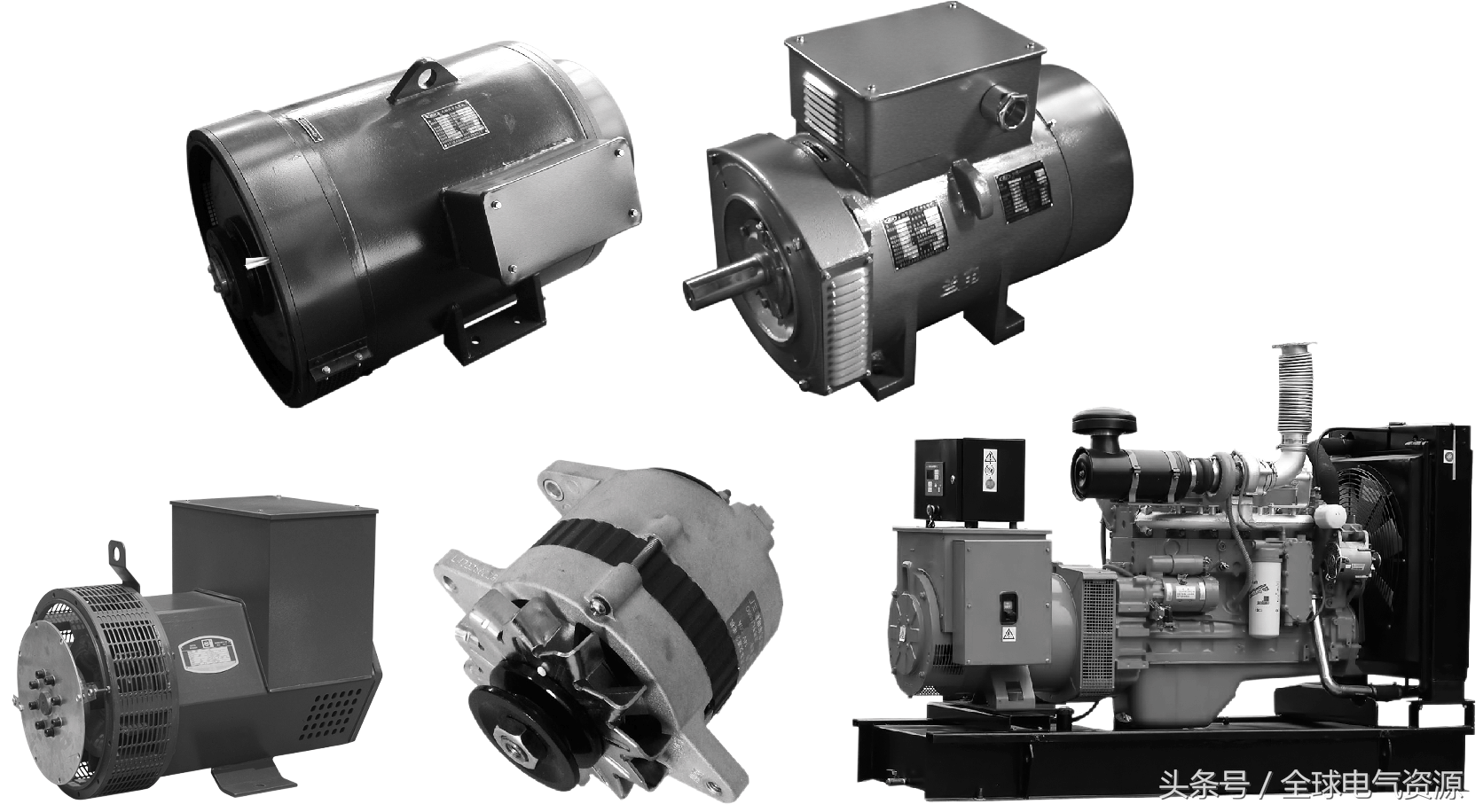

显示其物理外观如图2。

图2

交流发电机的外观

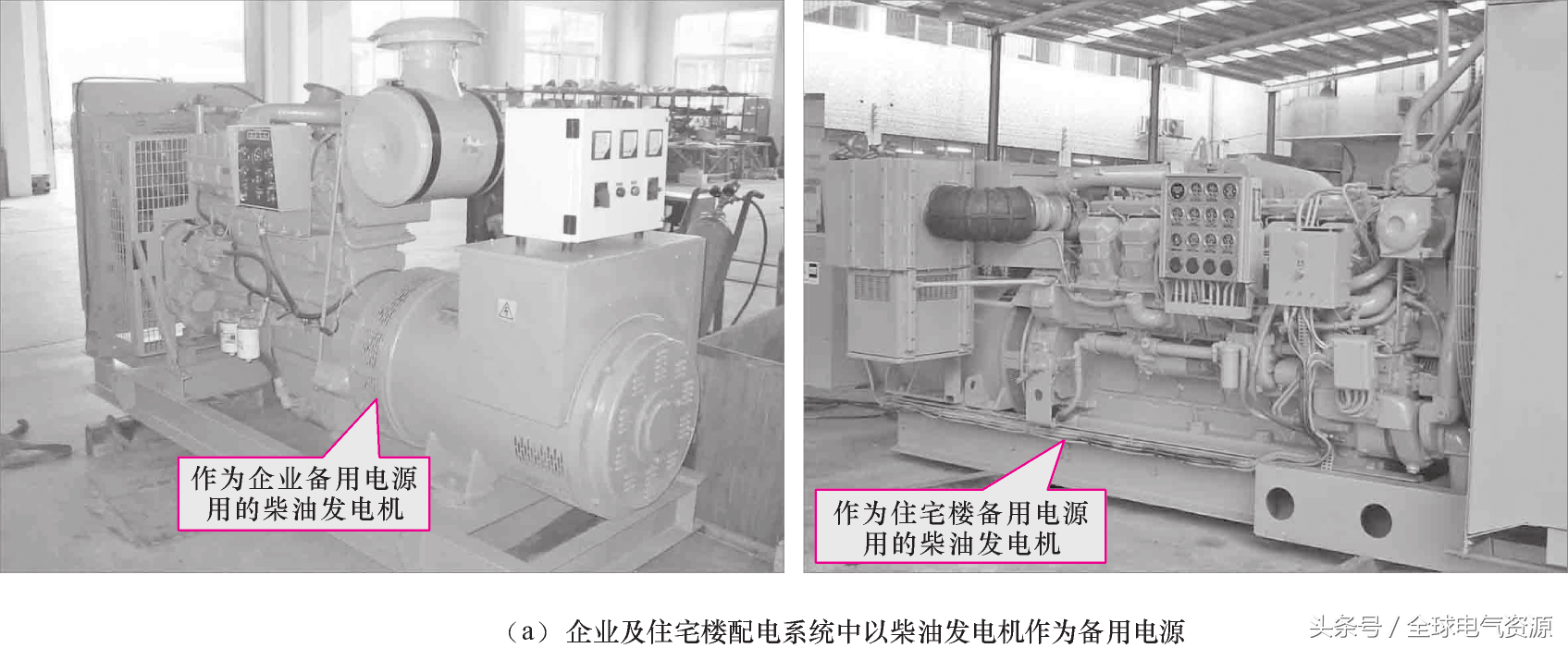

同步发电机是交流发电机中最常见的一种，可以被DC电流激励，提供有效功率和无功功率，用于向需要交流电源的各种负载设备供电。 另外，根据使用的原动机，同步发电机可以分为涡轮发电机、水力发电机、柴油发电机、风力发电机4种。 交流发电机被广泛使用。 例如各种发电站、企业、商店、家用备用电源、汽车等。 用发电机供电。 显示其应用例如图3。

图3

文章《交流发电机的应用实例》

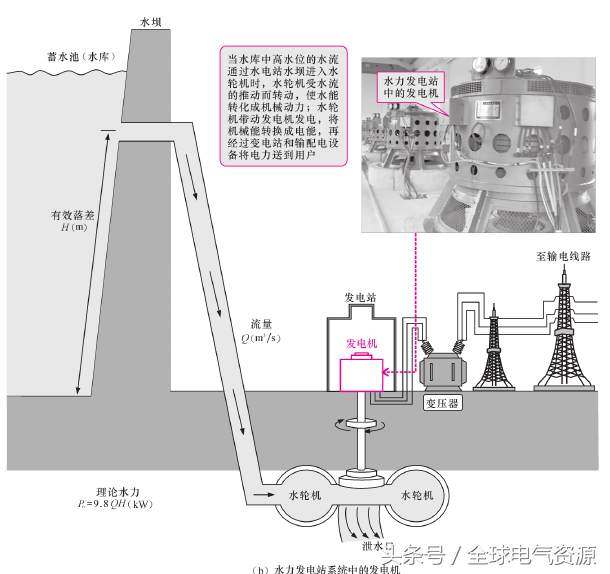

图4

交流发电机的应用实例(续)

2、发电机型号和技术参数为了便于发电机的生产管理和使用，国家建立了统一的发电机型号方法，发电机铭牌附在其外壳的明显位置。 包括的参数主要有发电机型号、额定电压、额定功率、额定功率、绝缘等级、频率、功率因数、转速等。

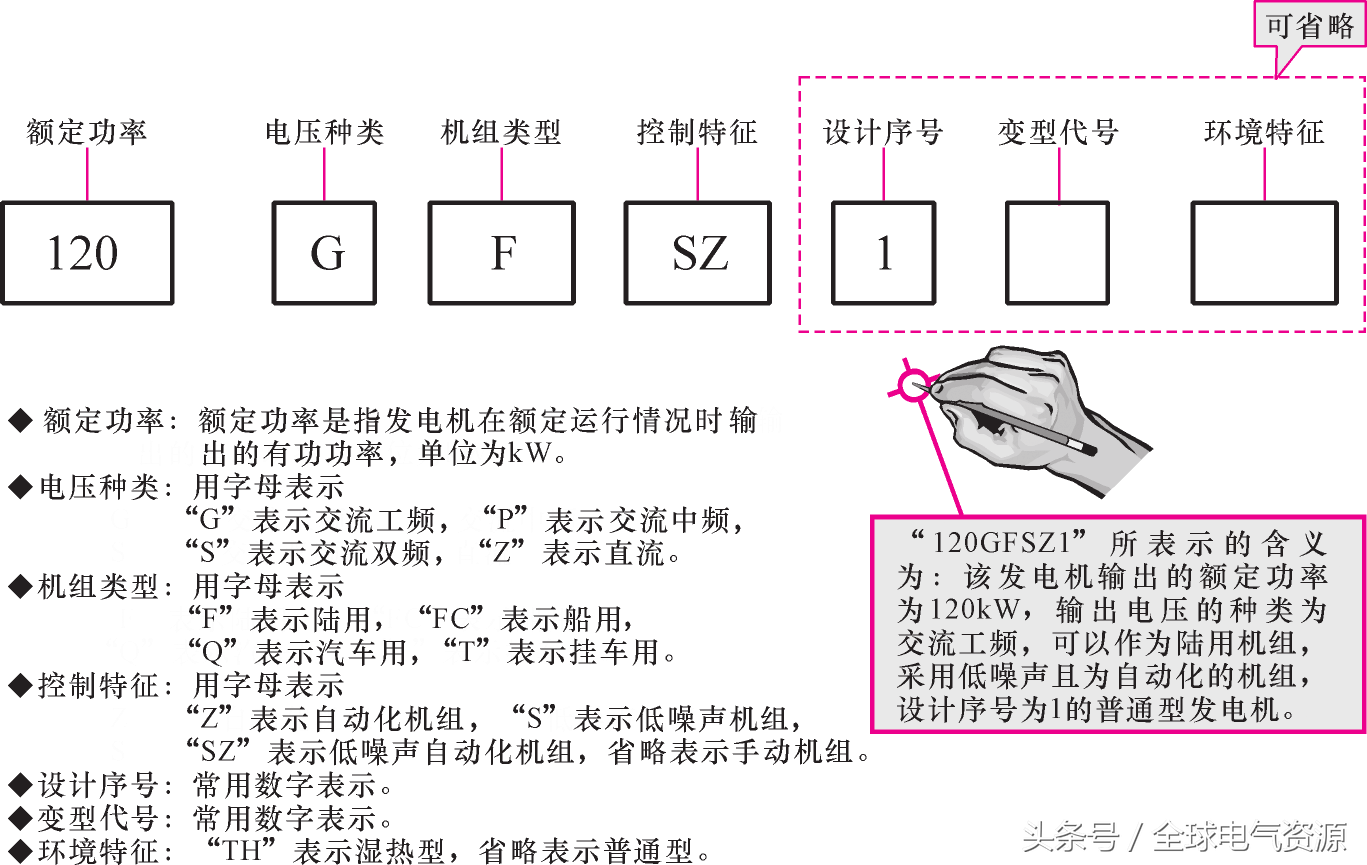

1 .所谓发电机模型，发电机模型通常是单元模型的记述，包括发电机输出电压的类型、发电机单元的类型、控制特性、设定编号和环境特性等。 如图5 )五个节目。

图5

此外，如如图6所示，还有产品号、额定电压、额定电流等直观且容易识别的发电机。

图6

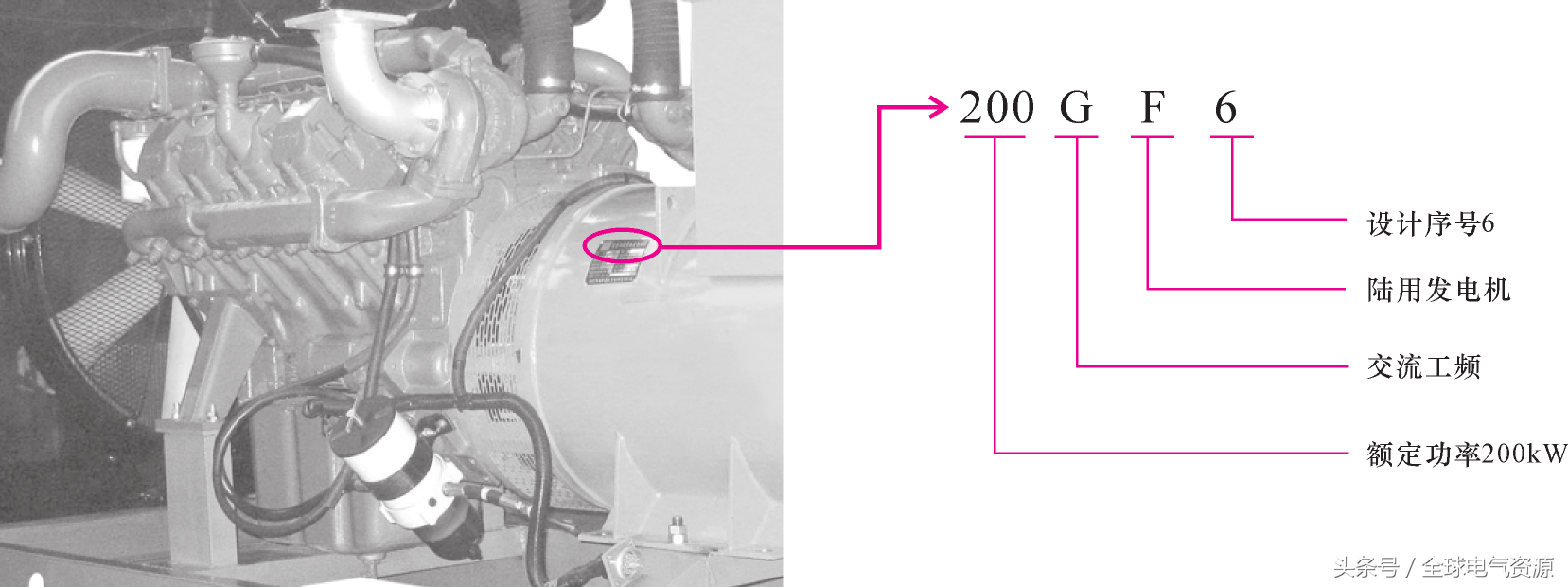

例如，图7所示典型的发电机的铭牌显示表示其型号为" 200GF6"，能够参照上述命名方法来理解该型号显示的意思

图7

典型的发电机2的铭牌表示。 发电机的主要技术参数发电机的技术参数如如图8所示，以铭牌标签作为型号粘贴或直接显示在发电机箱上。

图8

典型的发电机箱技术参数表明，发电机的主要技术参数包括额定电压、额定电流、转速、频率、功率因数、定子接线和绝缘等级。 额定电压额定电压是指发电机正常运行时输出的额定电压，单位为千伏。 额定电流额定电流是指发电机正常连续动作时的最大动作电流，单位为kA。 如果发电机的其他参数额定化，则发电机以该电流运行，其定子线圈的温度上升不超过允许范围。 (3)转速发电机的转速是指发电机主轴1分钟内的最大转速。 这个参数是判断发电机性能的重要参数之一。 (4)频率是发电机中交流正弦波周期的倒数，单位为赫兹。 例如，当发电机的频率为50Hz时，意味着参数1~s (交流电力的方向等)变化50次。 (5)功率因数发电机通过电磁转换发电，其输出功率可分为无功功率和有效功率两种。 无功功率主要用于磁场的产生和电和磁的转换。 同时为用户提供有效电力。 发电机输出的总功率中，有效功率的比例为功率因数。 (6)定子并网发电机的定子配线可以分为三角形()配线和星形(y )配线2种。

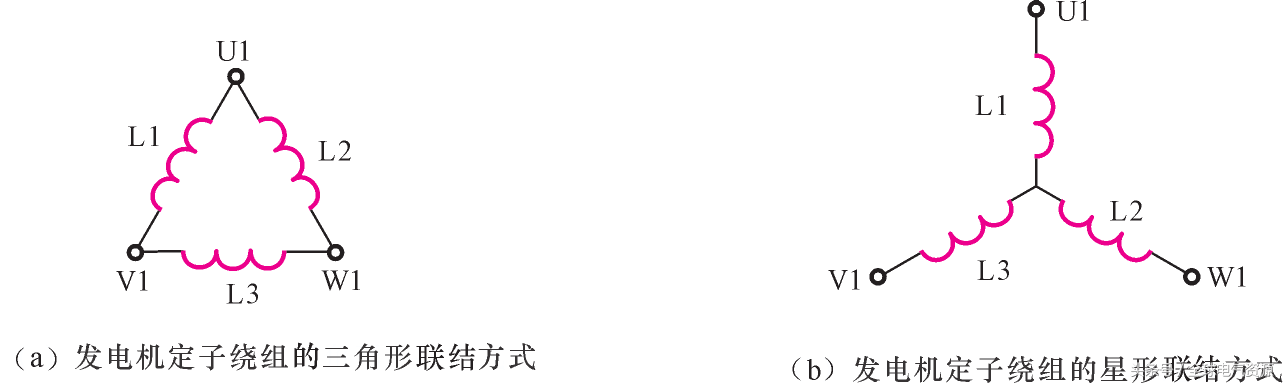

如图9。

在发电机中，发电机定子的三个绕组通常连接成星形。

图9

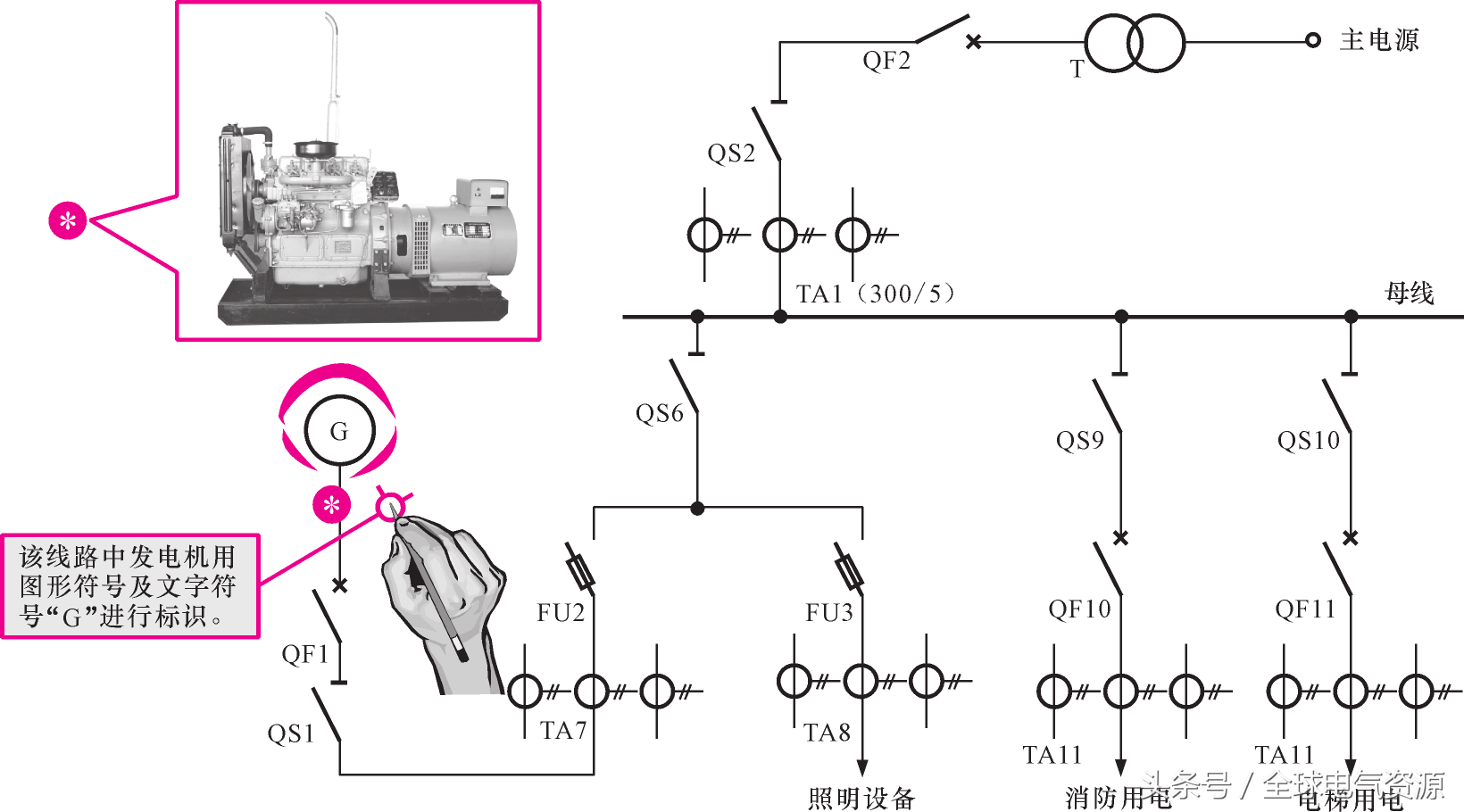

发电机定子接线方式(7)的绝缘等级发电机的绝缘等级，主要指其绝缘材料的耐高温等级。 绝缘材料是发电机的弱点，因为在高温下容易加速劣化和破损，所以根据绝缘材料的不同，耐热水平也不同。 此参数通常用字符表示，其中y表示90，a表示105，e表示120，b表示130，f表示155，h表示180，c表示180或更多。 (八)其他发电机除上述技术参数外，还有发电机相数、机组总重量、制造日期等参数。 这些参数在阅读时直观易懂，主要在用户使用或购买时提供参考。 第三，发电机电路内的符号表示发电机是电气驱动和机床等控制电路内的重要部件之一。 在为每个控制电路创建电路图时，发电机由表示其功能的模式、草图、字符和其他符号表示，如如图10所示，而不是由其实际形状表示。

图10

如线路中发生器的符号标记如图10所示

由此可知，发电机的符号与电动机的符号相似，一般用“g”字母表示。 g是发电机，GD是DC发电机，GA是交流发电机(异步发电机)，GS是同步发电机，GH是永磁发电机。 通过这些不同的字母表记号，可以快速识别线路中使用的发电机的类型。
