由于玉柴发动机机型较多，各机型油泵正时齿轮的安装顺序也有所不同，下面玉柴发电机组厂家按机型分别描述如下：

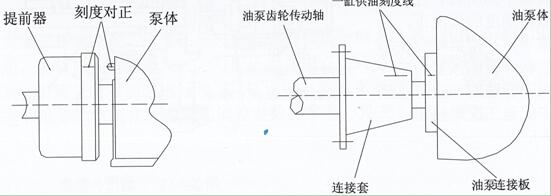

1．YC6108ZLQB、YC6L、YC6M机喷油泵是通过联轴器与油泵齿轮联接的，所以在安装油泵齿轮时，先把联轴器装上齿轮室盖板，然后在油泵托架上装上喷油泵，再与联轴器联接。要求油泵此时必须处于第一缸供油位置。油泵供油位置的确定：YC6108ZLQB机以提前器刻度与油泵体第一缸供油位置对正，见图。
YC6L机以油泵侧面正时器定位，见图2-9-1。当转动油泵凸轮轴使定位块对准定时器插口时，把定时器插入，当定时器开叉对正定时块时，此泵处于第一缸供油位置。YC6M机以油泵联轴器上的刻度对正泵体前端刻度为第一缸供油位置，见图。当油泵第一缸供油位置确定后，油泵轴不再转动，这时把油泵齿轮装上油泵连接轴（有标记的按标记装）紧固即可。
2．YC6105ZLQ喷油泵是通过气泵与喷油泵齿轮轴联接的，安装时把喷油泵齿轮、惰齿轮按正时标记装上气泵轴紧固即可。
3．YC4110、YC4108机喷油泵正时齿轮是通过螺栓紧固于提前器，提前器通过半圆键与油泵轴连接。安装时先把油泵处于第一缸供油位置，如图2-9-13。喷油泵正时齿轮与中间惰齿轮标记对号后把提前器装上油泵轴，把轴头螺母紧固即可，参见图2-9-6。注：当半圆键与锁紧刻度对正为第一缸供油时刻图2-9-13 YC4110机第一缸供油刻度线
4．YC4112、YC6112机喷油泵正时齿轮的安装是在正时齿轮室盖和曲轴减振器安装后进行的。
